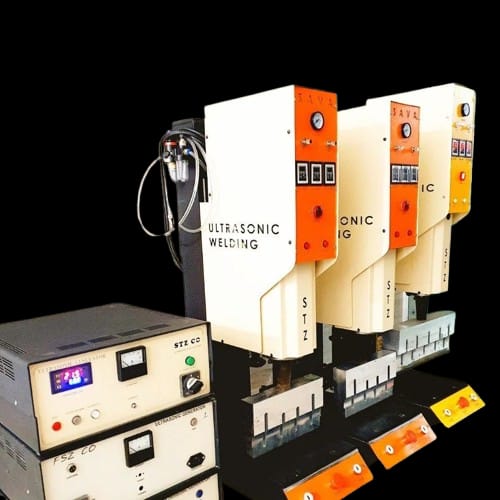

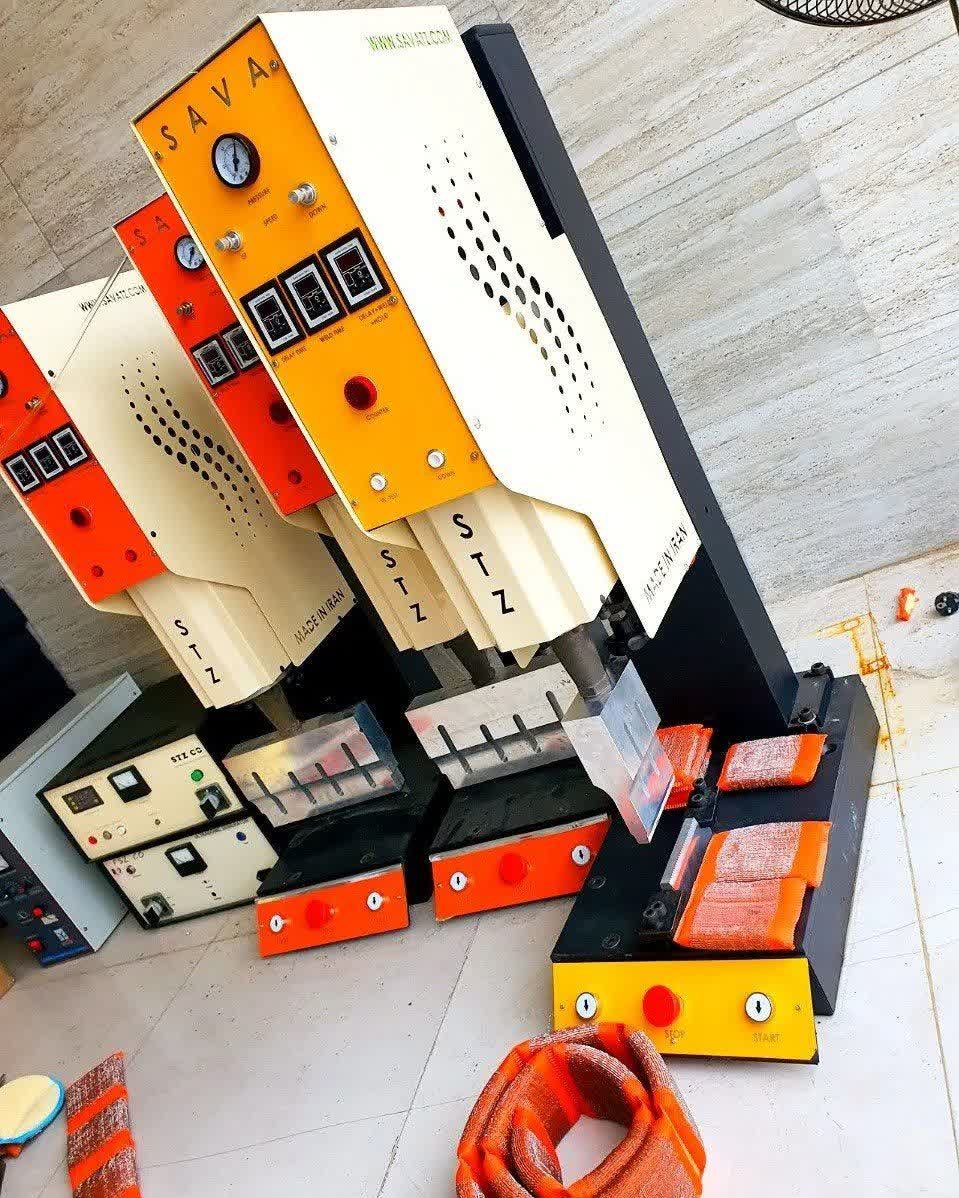

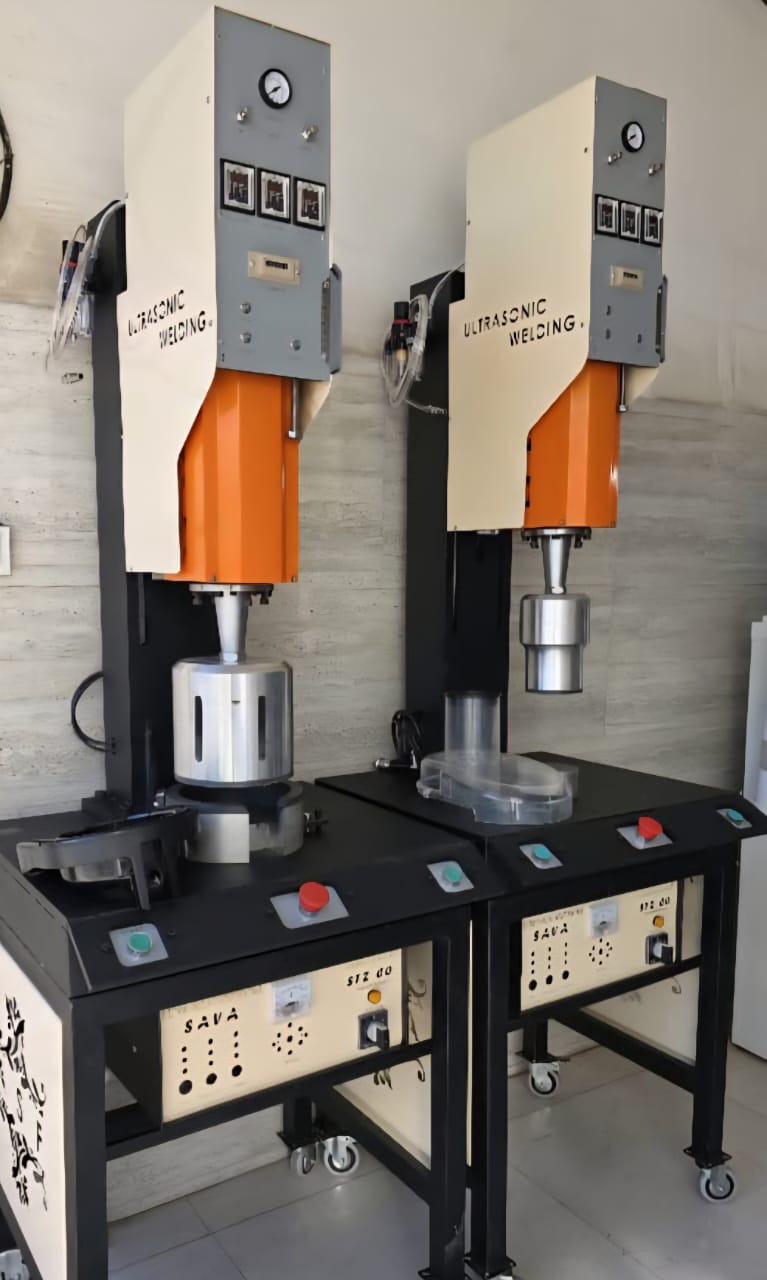

تولید دستگاه جوش التراسونیک شرکت دانش بنیان آتیه سازان فرهود در اصفهان

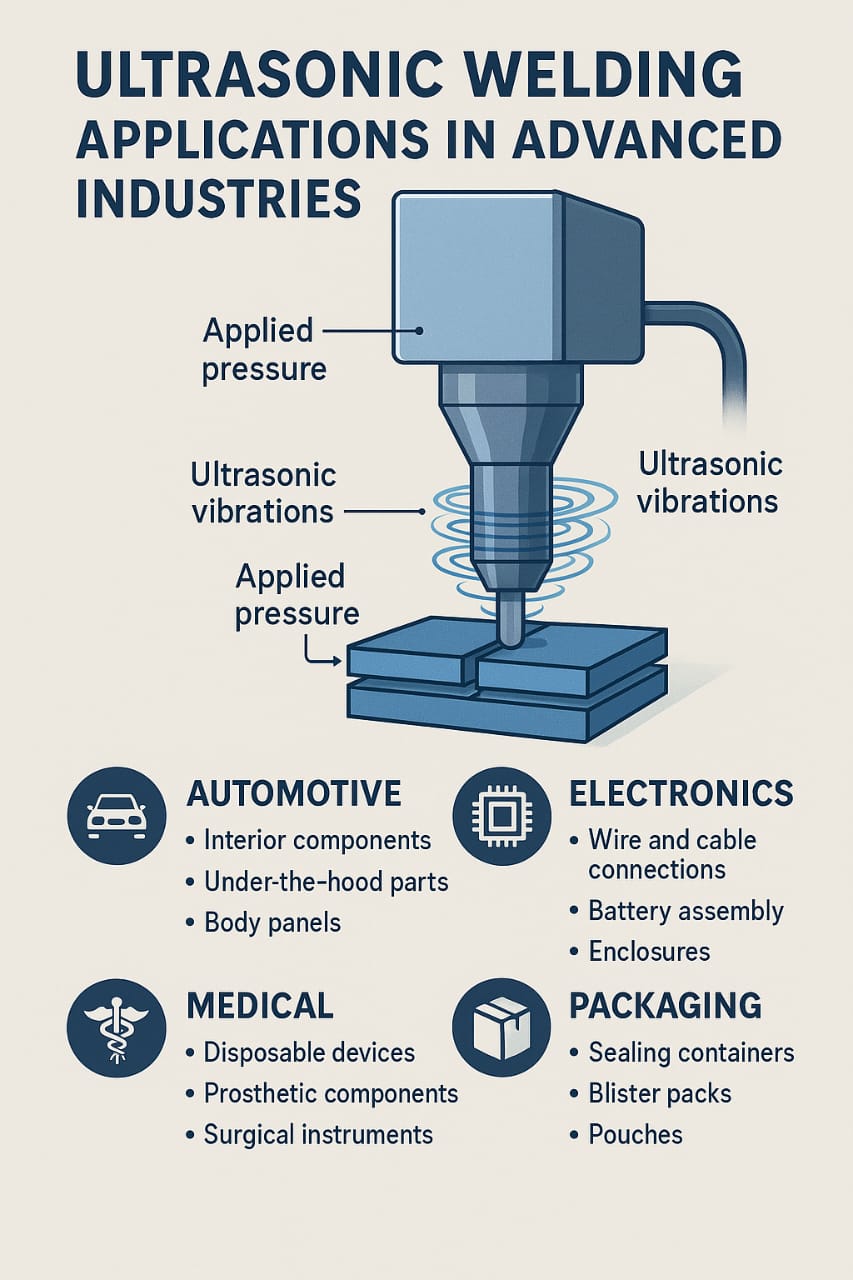

مقاله علمی: کاربردهای دستگاه جوش التراسونیک در صنایع پیشرفته

جوشکاری التراسونیک به عنوان یک فناوری اتصال دهی پیشرفته، با بهره‌گیری از ارتعاشات فراصوت (معمولاً ۲۰-۴۰ کیلوهرتز) و اعشار فشار، امکان اتصال مواد ترموپلاستیک، فلزات و کامپوزیت‌ها را بدون نیاز به مواد افزودنی فراهم می‌کند. این مقاله به بررسی جامع کاربردهای این فناوری در صنایع خودروسازی، الکترونیک، پزشکی، بسته‌بندی و نساجی می‌پردازد.

---

۱. مقدمه

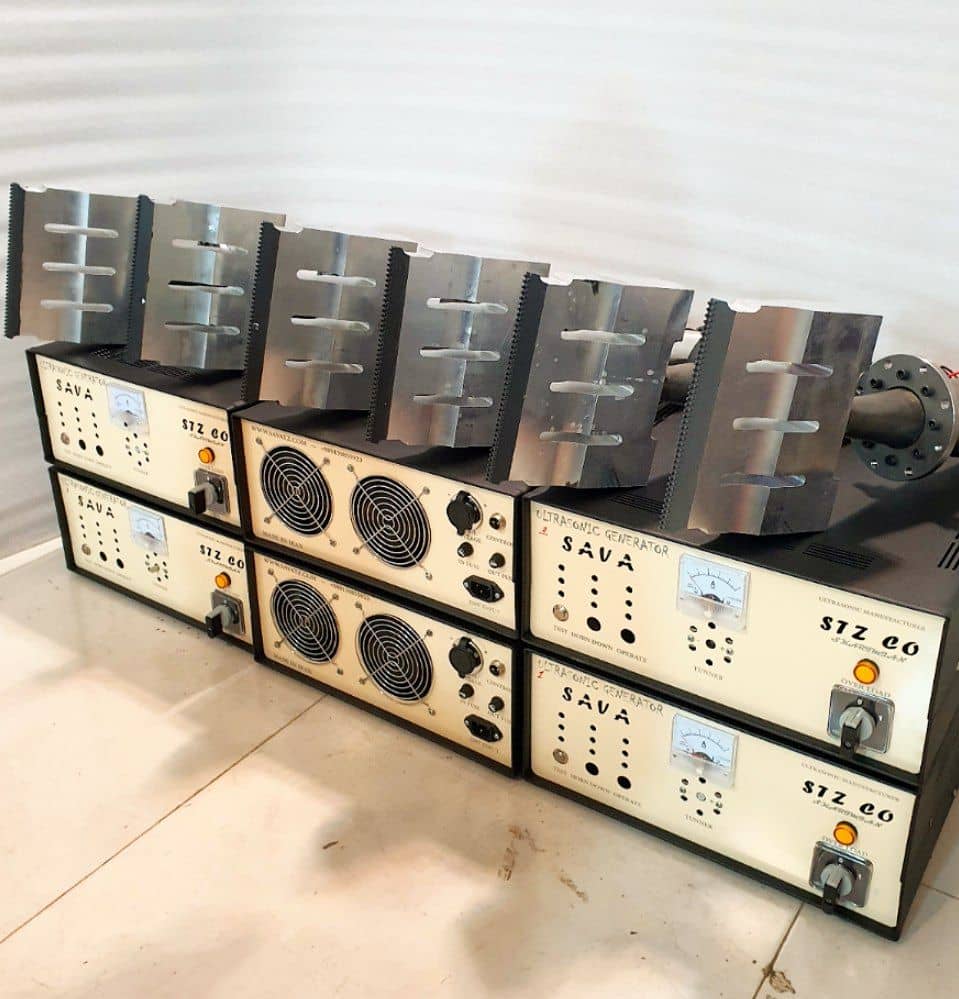

جوش التراسونیک (Ultrasonic Welding) اولین بار در دهه ۱۹۶۰ توسعه یافت و به سرعت به عنوان یک روش اتصال دهی کارآمد در صنایع مختلف مورد استقبال قرار گرفت [1]. این فناوری بر پایه تبدیل انرژی الکتریکی به ارتعاشات مکانیکی با فرکانس بالا استوار است که از طریق یک ابزار موسوم به هورن (Horn) یا سونوترود به قطعه کار منتقل می‌شود [2].

خدمات تولید دستگاه جوش التراسونیک شرکت دانش بنیان آتیه سازان فرهود در اصفهان :

در صنایع امروزی که سرعت، دقت و کیفیت از اهمیت بالایی برخوردار است، روش های سنتی جوشکاری دیگر پاسخگوی نیاز تولیدکنندگان نیستند. در این میان، جوشکاری التراسونیک یا همان Ultrasonic Welding به عنوان یکی از روش های نوین و کارآمد برای اتصال مواد، توجه زیادی را به خود جلب کرده است.

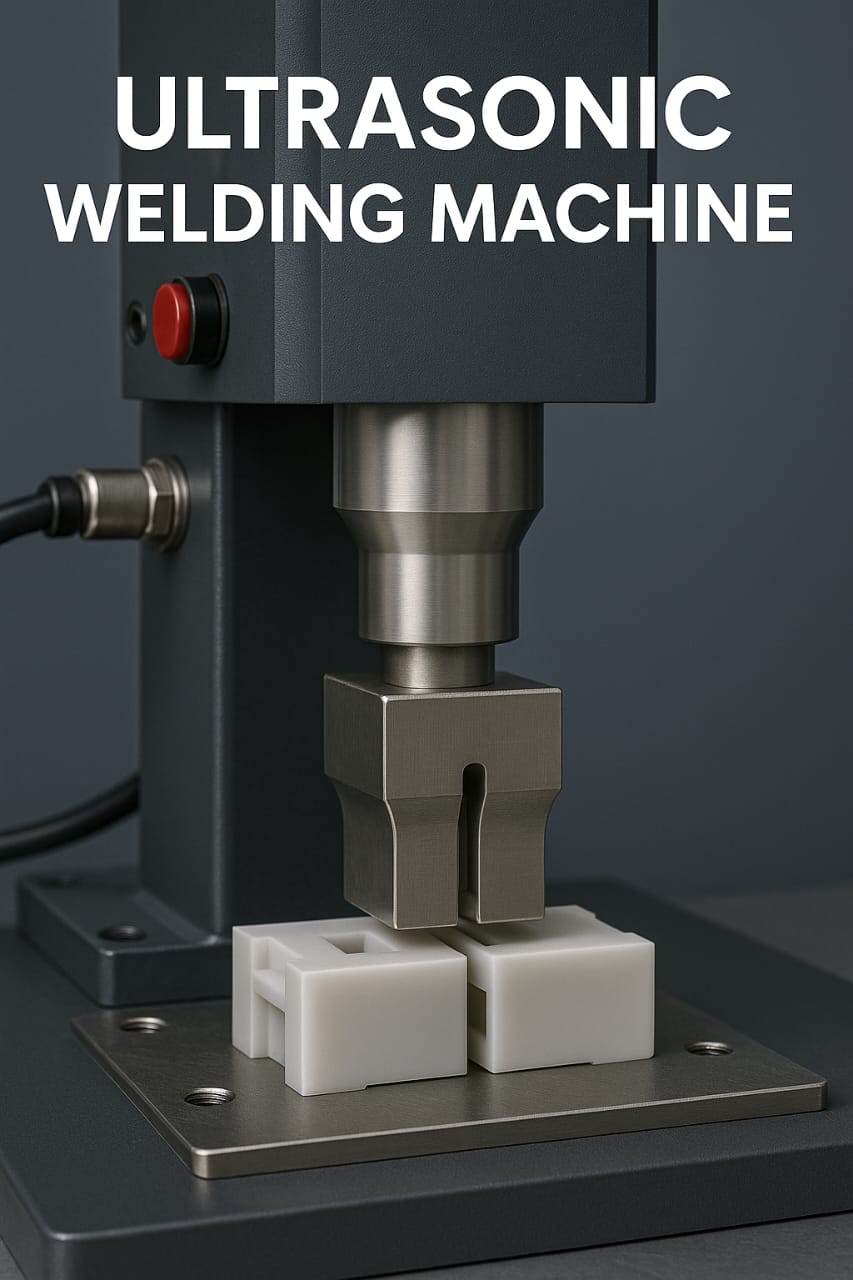

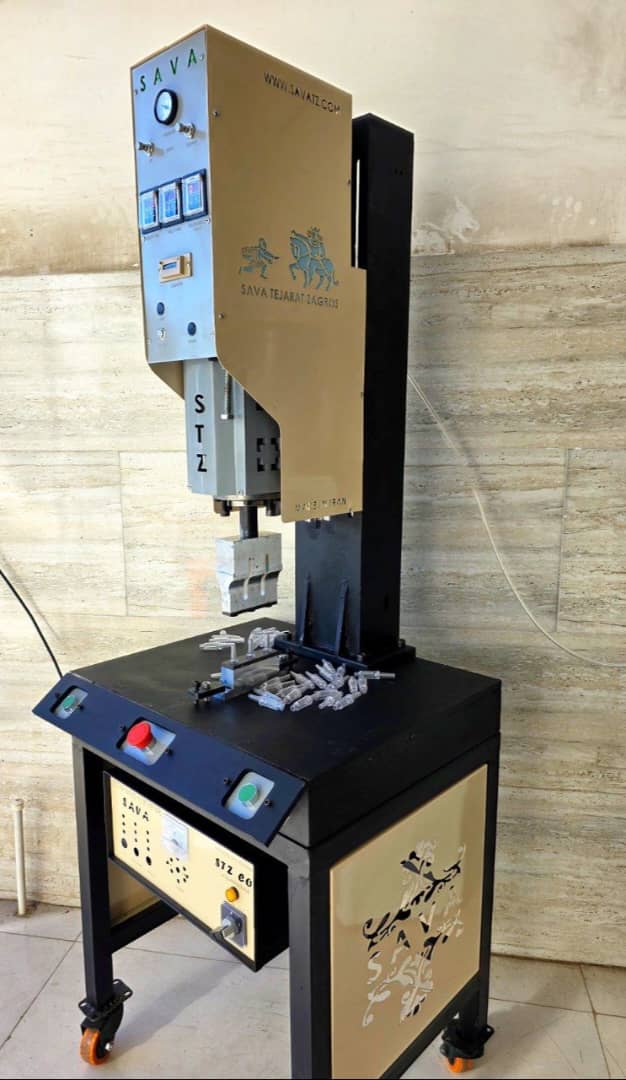

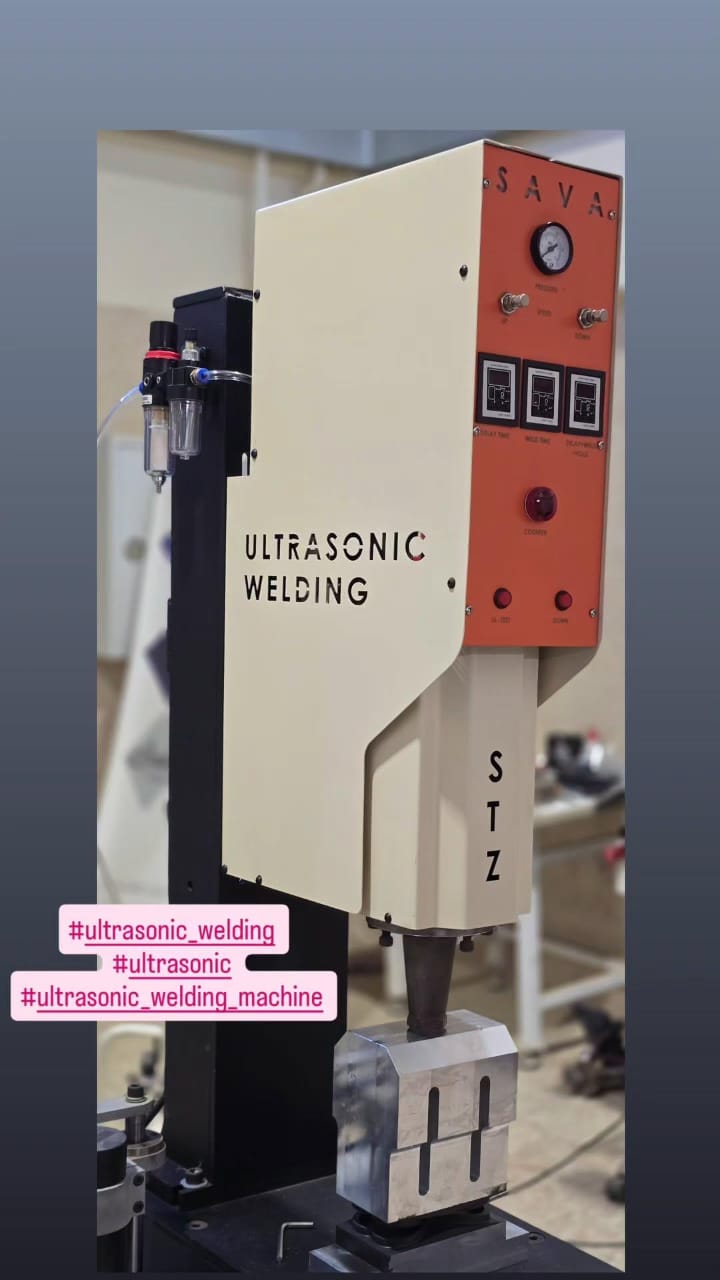

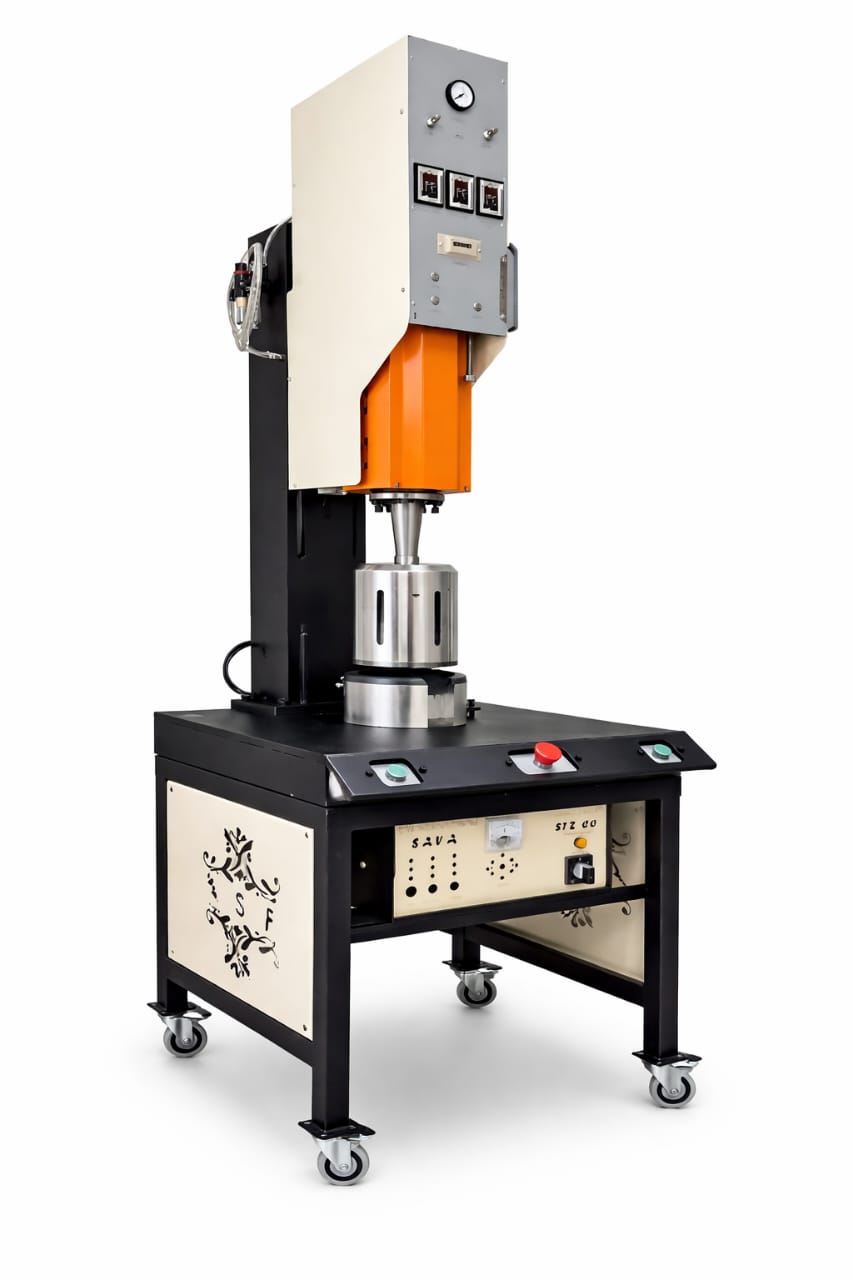

دستگاه جوش التراسونیک ابزاری است که با استفاده از امواج صوتی با فرکانس بالا (۲۰ تا ۴۰ کیلوهرتز) دو قطعه را بدون نیاز به چسب، پیچ یا حرارت مستقیم به یکدیگر متصل می کند.
در این روش، انرژی صوتی به صورت ارتعاش مکانیکی سریع به نقطه تماس منتقل می شود و گرمای حاصل از اصطکاک مولکولی باعث ذوب سطحی مواد و ایجاد اتصال قوی میان آن ها می گردد.

مکانیزم پایه:

· تبدیل انرژی الکتریکی به ارتعاشات مکانیکی (۱۵-۴۰ کیلوهرتز)
· انتقال ارتعاشات به سطح تماس دو قطعه
· ایجاد حرارت موضعی ناشی از اصطکاک
· نفوذ مولکولی و تشکیل پیوند در سطح اتصال

---

۲. اصول فنی جوشکاری التراسونیک

۲.۱ پارامترهای موثر در جوشکاری :

· فرکانس: ۱۵-۴۰ کیلوهرتز (۲۰ کیلوهرتز برای قطعات بزرگ، ۴۰ کیلوهرتز برای قطعات حساس)
· دامنه ارتعاش: ۱۰-۱۲۰ میکرومتر
· زمان جوشکاری: ۰.۱-۳ ثانیه

۲.۲ مزایای کلیدی :

· سرعت بالا (کمتر از ۱ ثانیه برای هر اتصال)
· مصرف انرژی پایین (تا ۹۰٪ صرفه‌جویی نسبت به روش‌های سنتی)
· عدم نیاز به چسب، پیچ یا مواد مصرفی
· قابلیت اتوماسیون کامل

---

۳. کاربرد در صنعت خودروسازی

۳.۱ اتصال قطعات پلاستیکی داخلی [5]:

· داشبورد و کنسول مرکزی
· پنل‌های درب و تزیینات داخلی
· سیستم‌های تهویه و کانال‌های هوا

مطالعه موردی: شرکت فورد از جوش التراسونیک برای اتصال ۱۵ قطعه مختلف در داشبورد مدل F-150 استفاده می‌کند که منجر به ۴۰٪ کاهش وزن و ۲۵٪ افزایش سرعت تولید شده است [6].

۳.۲ قطعات تحت‌کاپوت:

· اتصال سنسورها و محفظه‌های الکترونیکی
· مونتاژ فیلترهای هوا و سیستم‌های مایع
· باتری‌های خودروهای الکتریکی (EV)

۳.۳ قطعات بدنه:

· چراغ‌های جلو و عقب
· محفظه آینه‌های جانبی
· پنل‌های تزیینی خارجی

---

۴. کاربرد در صنایع الکترونیک و برق

۴.۱ اتصال سیم‌ها و کابل‌ها [7]:

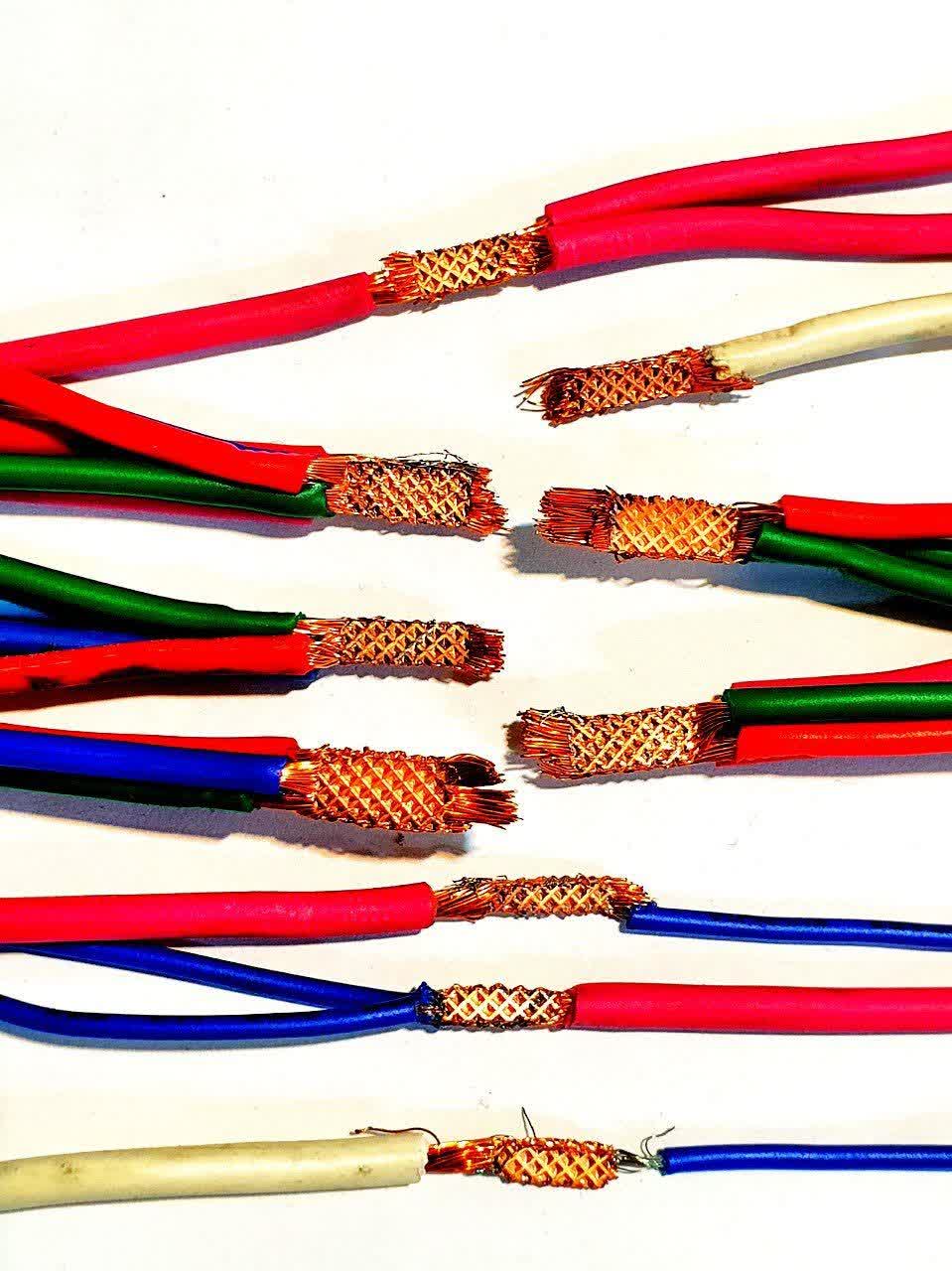

· اتصال سیم‌های مسی و آلومینیومی
· اتصل ترمینال‌ها و کانکتورها
· مونتاژ ترانسفورماتورها و القاگرها

۴.۲ محفظه‌های الکترونیکی:

· آب‌بندی محفظه سنسورها
· مونتاژ سوئیچ‌ها و رله‌ها
· پوشش بردهای الکترونیکی

۴.۳ باتری‌ها و سلول‌های خورشیدی [8]:

· اتصال تابلوهای خورشیدی
· مونتاژ پک‌های باتری لیتیوم-یون
· اتصال سلول‌های سوختی

---

۵. کاربرد در صنایع پزشکی و دندانپزشکی

۵.۱ دستگاه‌های پزشکی یکبارمصرف [9]:

· سرنگ‌ها و کاتترها
· محفظه فیلترها و سنسورها
· کیسه‌های سرم و خون

۵.۲ ایمپلنت‌ها و پروتزها:

· اتصال قطعات پروتزهای ارتوپدی
· مونتاژ دستگاه‌های شنوایی
· محفظه پمپ‌های انسولین

۵.۳ تجهیزات دندانپزشکی:

· اتصال نوک ابزارهای دندانپزشکی
· مونتاژ بریج‌ها و پروتزهای دندانی
· محفظه دستگاه‌های تصویربرداری

---

۶. کاربرد در صنعت بسته‌بندی

۶.۱ بسته‌بندی مواد غذایی [10]:

· درب‌ندی ظروف ماست و دسر
· بسته‌بندی سس‌ها و چاشنی‌ها
· محفظه‌های یکبارمصرف

۶.۲ بسته‌بندی دارویی:

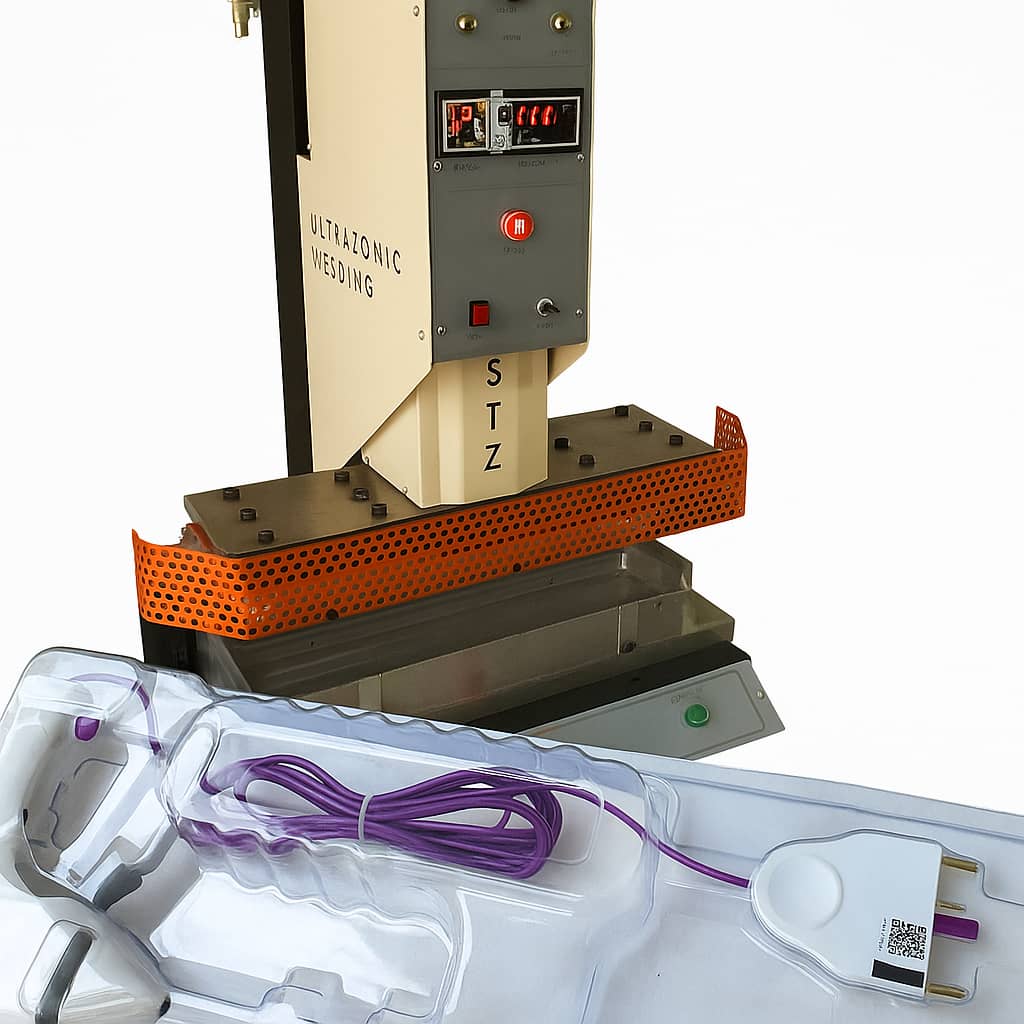

· بلیستر داروها
· محفظه‌های استریل
· بسته‌بندی کیت‌های آزمایشگاهی

۶.۳ بسته‌بندی صنعتی:

· محفظه فیلترها و کارتریج‌ها
· بسته‌بندی قطعات یدکی
· پوشش قطعات حساس

---

۷. کاربرد در صنایع نساجی و پوشاک

۷.۱ اتصال پارچه‌های غیربافته [11]:

· ماسک‌های پزشکی و لباس‌های محافظ
· فیلترهای هوا و آب
· محصولات بهداشتی

۷.۲ پوشاک و تکستایل:

· اتصال آرم و نشان تجاری
· تزیینات و embroidery

---

۸. چالش‌ها و محدودیت‌ها

۸.۱ محدودیت‌های مواد :

· عدم امکان جوش مواد با نقطه ذوب بالا
· محدودیت در جوش فلزات با هدایت حرارتی بالا
· حساسیت به ضخامت و هندسه قطعات

۸.۲ چالش‌های فرآیندی:

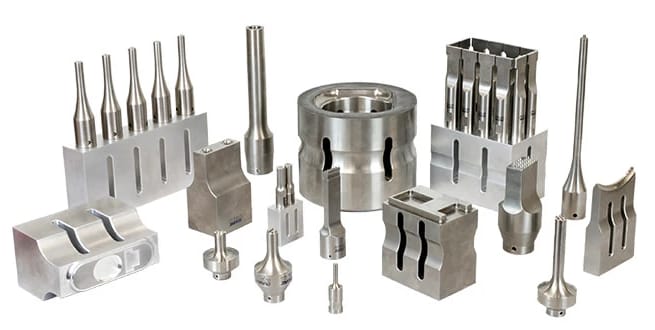

· نیاز به طراحی دقیق هورن
· نیاز به کنترل دقیق پارامترها

۸.۳ ملاحظات هزینه‌ای:

· سرمایه‌گذاری اولیه معقول
· نیاز به اپراتور آموزش‌دیده
· هزینه تعمیر و نگهداری

---

۹. نتیجه‌گیری و چشم‌انداز آینده

جوشکاری یا جوش التراسونیک به عنوان یک فناوری بالغ و کارآمد، جایگاه مستحکمی در صنایع پیشرفته پیدا کرده است. با توجه به مزایای متعدد این فناوری از جمله سرعت بالا، دقت و کیفیت عالی اتصال، انتظار می‌رود کاربردهای آن در آینده گسترش بیشتری یابد.

روندهای آینده:

· توسعه سیستم‌ها
· یکپارچه‌سازی با صنعت ۴.۰ و اینترنت اشیاء
· توسعه برای مواد جدید و کامپوزیت‌های پیشرفته

کاربردهای دستگاه جوش اولتراسونیک :

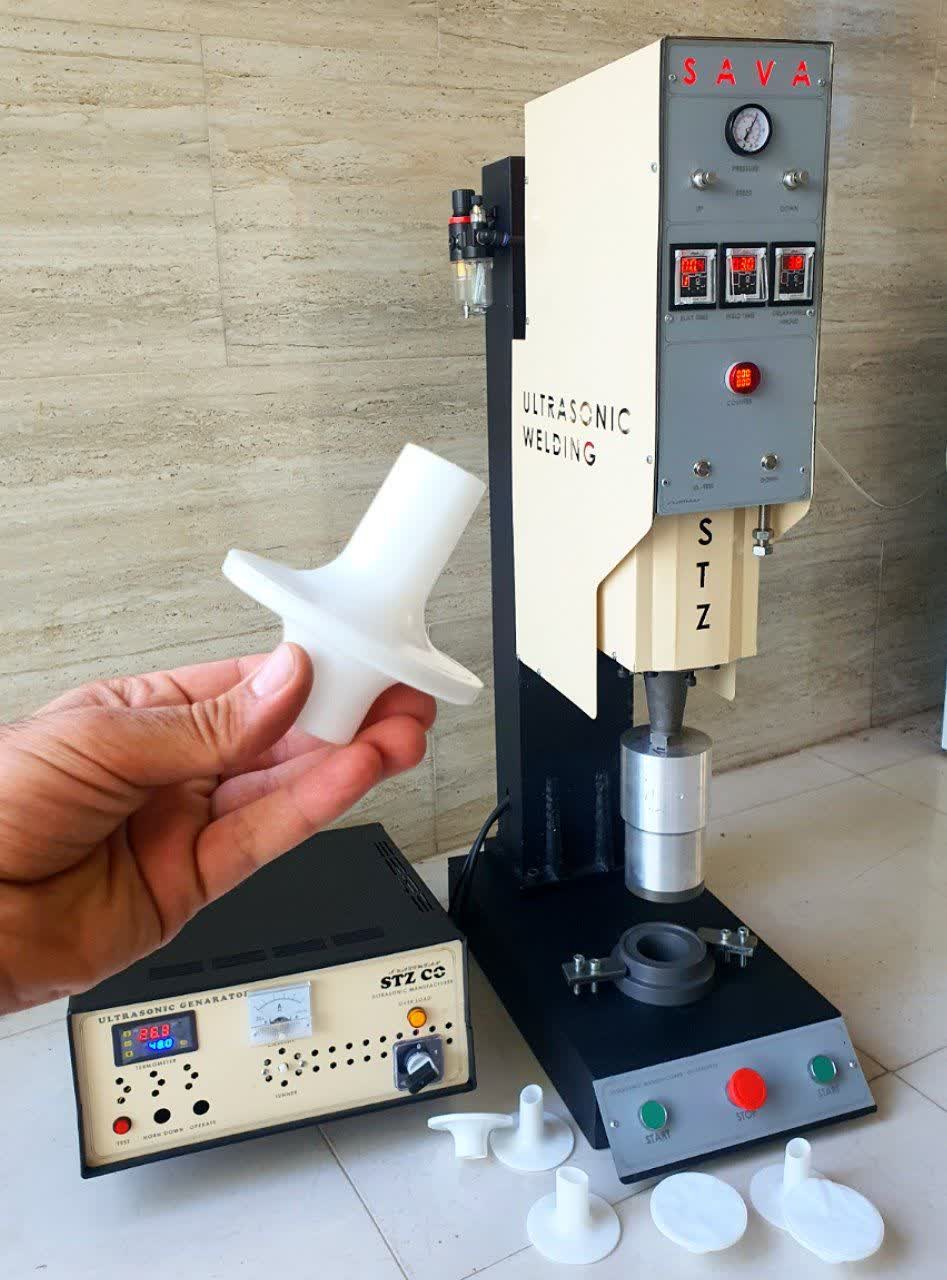

۱- جوش و اتصال قطعات پلاستیکی بدون نیاز به چسب، پیچ یا حرارت مستقیم

۲-جوش پارچه‌های بی‌بافت (اسپان‌باند) در تولید ماسک، گان و البسه پزشکی

۳-دوخت و اتصال کیسه‌ها، گونی‌ها و ساک‌های دستی با استحکام بالا
 تولید اسکاچ و محصولات نظافتی با جوش یکنواخت و بادوام

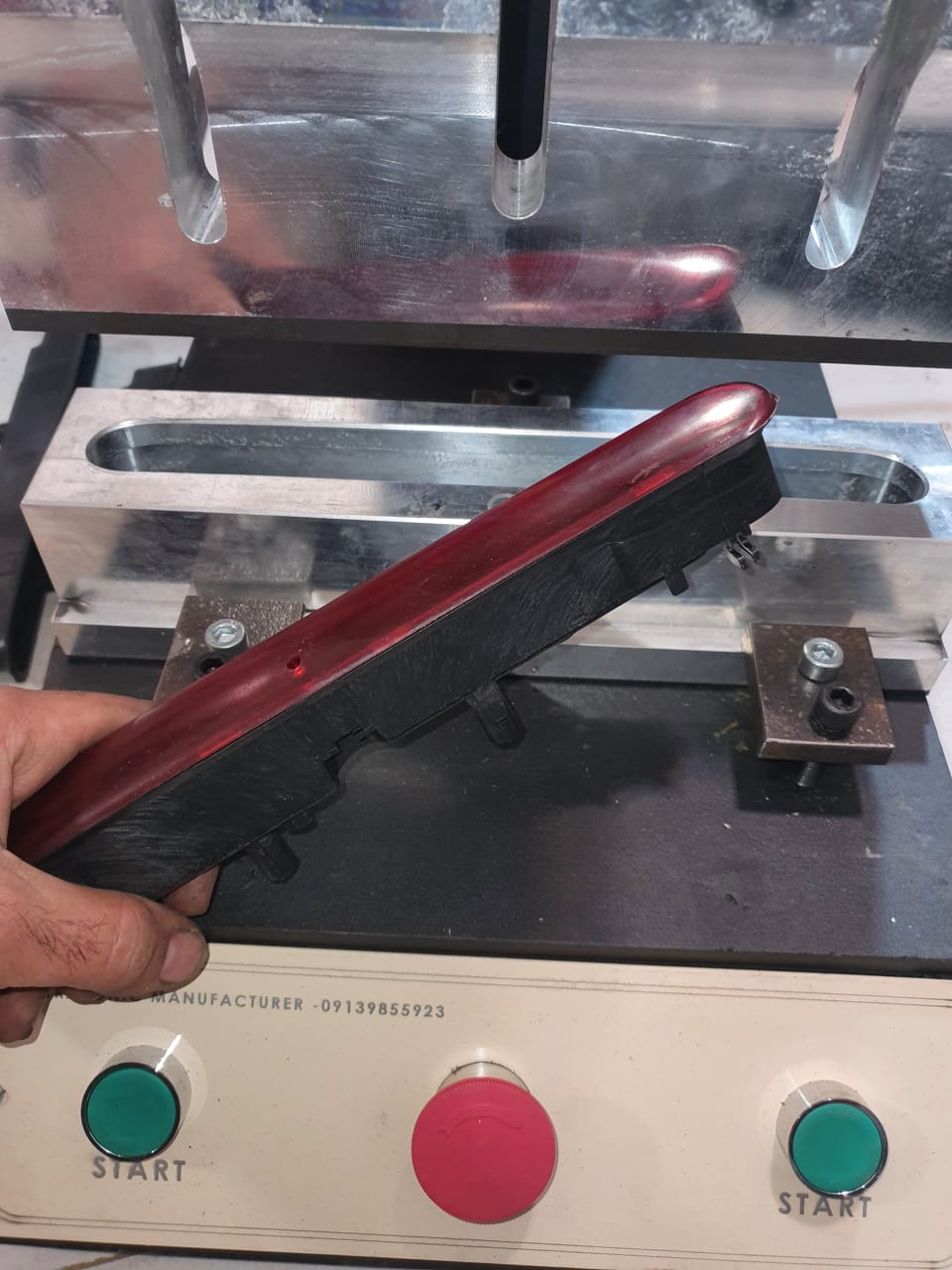

۴- صنایع خودروسازی (اتصال چراغ، راهنما، قطعات تزئینی و پلاستیکی)

۵-صنایع بسته‌بندی (پلمپ و درزگیری دقیق و سریع)

۶-صنایع پزشکی و بهداشتی با اتصال تمیز، بدون آلودگی و قابل استریل

۷-صنایع الکترونیک برای مونتاژ قطعات حساس بدون آسیب حرارتی

افزایش سرعت تولید و کاهش هزینه‌های مصرفی و نیروی انسانی
